Гильотина для резки металла — это станок для прямолинейного раскроя листового металла. Оборудование применяют для получения полос и заготовок заданной длины перед гибкой, сваркой, штамповкой или сборкой. Разделение материала выполняется за счет сдвига между верхним подвижным и нижним неподвижным ножами.
Конструкция станка включает цельный каркас, рабочий стол, верхний и нижний ножи, механизм прижима листа, задний упор, а также привод и систему управления. Станок отличается высокой производительностью, надежностью и возможностью работы с разными видами листового металла. Конкретные габариты, рабочая длина, максимальная толщина реза и другие параметры зависят от модели оборудования.
Гильотина для резки металла предназначена для выполнения прямолинейного раскроя листового проката. Лист укладывают на рабочий стол, выравнивают по боковому или заднему упору и фиксируют прижимом. После запуска станка верхняя ножевой балка перемещается относительно нижнего неподвижного ножа, за счет чего металл разделяется по линии сдвига.
Верхний нож обычно устанавливается с определенным углом наклона. Благодаря этому рез выполняется постепенно, а не одновременно по всей ширине листа. Такая конструкция снижает пиковую нагрузку на привод и станину оборудования. Гильотина выполняет прямой рез и не предназначена для раскроя сложных контуров.
Преимуществом подобного станка является возможность быстрой и точной обработки металлических листов при необходимости подготовки большого количества идентичных заготовок.
Станок отличается следующими характеристиками:
Оборудование для резки металла представлено несколькими видами в зависимости от типа привода, конструкции и уровня автоматизации:
| Тип гильотины | Тип привода | Основное применение | Преимущества | Ограничения |
|---|---|---|---|---|

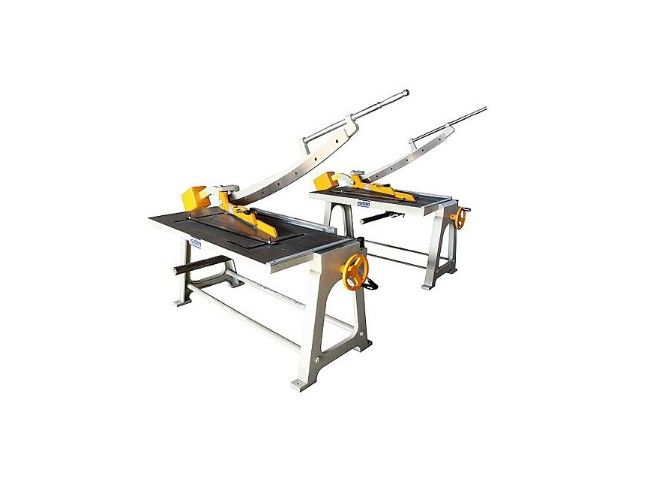

| Ручная | Ручной, ножной или комбинированный | Небольшие объемы и тонкий лист | Простая конструкция, независимость от электропитания | Ограниченная производительность и толщина реза |

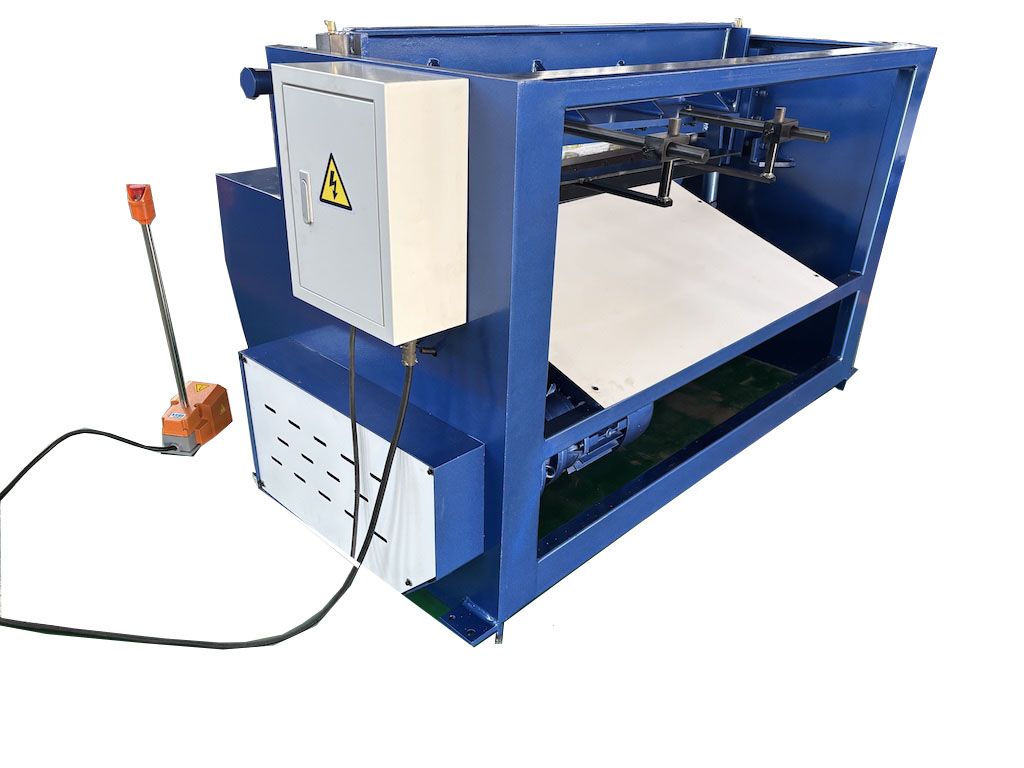

| Электромеханическая | Электродвигатель и механическая передача | Малые и средние производства | Высокая скорость работы и понятное обслуживание | Ограниченное усилие по сравнению с гидравлическими моделями |
| Гидравлическая | Гидроцилиндры | Толстый лист и постоянная производственная нагрузка | Большое усилие и плавный рабочий ход | Требуется обслуживание гидросистемы |
| Пневматическая | Сжатый воздух | Быстрый цикл и автоматизированные линии | Высокая скорость и удобство автоматизации | Зависимость от компрессорного оборудования |
| С ЧПУ | Автоматизированный привод и система управления | Серийное производство и повторяемый раскрой | Точность, программирование и быстрая переналадка | Более высокая стоимость и требования к персоналу |
При выборе гильотины необходимо сопоставить характеристики станка с фактическими задачами производства. В первую очередь учитывают толщину и марку металла, рабочую ширину, требуемую точность, объем производства и необходимость автоматизации.
| Параметр | На что влияет | Что проверить |
|---|---|---|
| Максимальная толщина реза | Возможность обработки листа | Для какой марки металла указан показатель |
| Рабочая длина реза | Максимальная ширина участка, обрабатываемого за один цикл | Соответствует ли параметр формату листа |
| Марка металла | Требуемое усилие и режим резки | Углеродистая сталь, нержавейка, алюминий или другой материал |
| Зазор между ножами | Качество кромки и износ ножей | Есть ли ручная или автоматическая регулировка |
| Задний упор | Точность длины заготовки | Диапазон перемещения и точность позиционирования |
| Прижим листа | Защита от смещения заготовки | Количество, тип и усилие прижимов |
| ЧПУ | Повторяемость и скорость переналадки | Поддержка программ раскроя и сохранение настроек |
Для резки металла гильотинные ножницы оснащены двумя лезвиями в верхней и нижней части конструкции. Верхний нож перемещается относительно нижнего неподвижного ножа, разделяя лист по линии сдвига и оставляя ровный срез. Станок может приводиться в действие ручным, электромеханическим, гидравлическим или пневматическим механизмом.
Лист металла располагается на горизонтальном рабочем столе, выравнивается по упорам и надежно фиксируется прижимом. В соответствии с инструкцией оператор задает длину реза, проверяет положение заготовки и запускает рабочий цикл. После получения кромки нужного размера заготовка удаляется для последующей обработки или отгрузки.
При неправильно установленном зазоре между ножами на кромке могут появиться заусенцы, замятия и другие дефекты. Слишком маленький зазор ускоряет износ режущих элементов, а слишком большой ухудшает качество реза. Настройки необходимо выполнять с учетом толщины и марки обрабатываемого металла и требований производителя.
При работе на гильотине важно выполнять ее своевременную регулировку. Подобная работа состоит из нескольких этапов:
Любые неисправности должны быть устранены до начала работ. Это позволит избежать травм, несчастных случаев, а также снизить процент отбраковки готовых изделий. При работе с разными типами металла следует производить настройку станка в соответствии с характеристиками металла и инструкцией производителя.
Перед покупкой оборудования необходимо определить типы металла и максимальную толщину листа, рабочую ширину, объем производства и требуемую точность. После этого выбирают привод, оценивают необходимость ЧПУ, проверяют наличие прижимов, заднего упора и защитных систем. Оборудование рекомендуется выбирать с запасом по нагрузке, а параметры конкретной модели уточнять по техническому паспорту.
Гильотина предназначена преимущественно для прямолинейной резки листового металла. Лазерная и плазменная резка используют тепловое воздействие и позволяют получать сложные контуры. Выбор оборудования зависит от формы детали, толщины и марки металла, требуемой точности, производительности и стоимости обработки.
| Способ резки | Принцип работы | Основное применение | Особенности |
|---|---|---|---|
| Гильотинная резка | Механическое разделение листа двумя ножами | Прямолинейный раскрой | Высокая скорость и отсутствие термического воздействия |
| Лазерная резка | Воздействие сфокусированного лазерного луча | Сложные контуры и точные детали | Высокая точность, но более сложное и дорогое оборудование |
| Плазменная резка | Разделение металла плазменной дугой | Раскрой токопроводящих металлов | Подходит для различных толщин, образуется зона термического воздействия |
В каталоге Venta-Stanki представлены гильотины и гильотинные ножницы для прямолинейного раскроя листового металла. При подборе оборудования необходимо учитывать толщину и марку металла, рабочую длину, требуемую производительность, тип привода и необходимость автоматизации. Для получения точных рекомендаций подготовьте параметры листа и предполагаемый объем производства.
Перейти в каталог гильотин для резки металла или обратиться к специалистам для подбора оборудования под конкретную задачу.
Гильотина для резки металла — это станок для прямолинейного раскроя листового проката. Разделение материала выполняется за счет сдвига между верхним подвижным и нижним неподвижным ножами.
В зависимости от модели гильотина может использоваться для резки углеродистой и нержавеющей стали, алюминия, меди и других листовых материалов. Допустимые марки и толщина указываются в паспорте конкретного станка.
Гильотина выполняет быстрый прямолинейный рез ножами без нагрева материала. Лазерный станок режет сфокусированным лучом и позволяет получать сложные контуры, но обычно требует более высоких затрат на оборудование и обслуживание.
Для небольших объемов и тонкого листа может подойти ручная модель. Электромеханические станки используют для регулярной работы с тонким и средним листом. Гидравлические гильотины выбирают для больших объемов и более толстого металла.
Зазор обеспечивает правильное взаимодействие верхнего и нижнего ножа. Если он настроен неправильно, на кромке появляются заусенцы, деформация и следы чрезмерного износа.
Задний упор задает расстояние от края листа до линии реза. Он помогает быстро получать заготовки одинаковой длины и особенно важен при серийном производстве.
ЧПУ целесообразно при серийном раскрое, большом количестве типоразмеров и высоких требованиях к повторяемости. Для единичных операций более простая модель может оказаться экономически выгоднее.
Обычные гильотинные ножницы предназначены для прямолинейного реза. Для сложных контуров применяют лазерную, плазменную, гидроабразивную или фрезерную резку.
